Impalcato Metallico (Tavola da Ponte)

CARATTERISTICHE COSTRUTTIVE

A – Manto di calpestio in acciaio zn – S 250GD, sagomato per avere due lesene tubolari ai lati della tavola ed un rinforzo centrale prospiciente verso il basso al piano, di figura a triangolo rovesciato.

Le parti sono unite fra loro, mediante piccole tranciature rettangolari, bordature e schiacciature laterali onde permettere un sicuro fissaggio.
Rimane questo il sistema migliore, enormemente di maggiore garanzia e tenuta nei tempi di utilizzo.

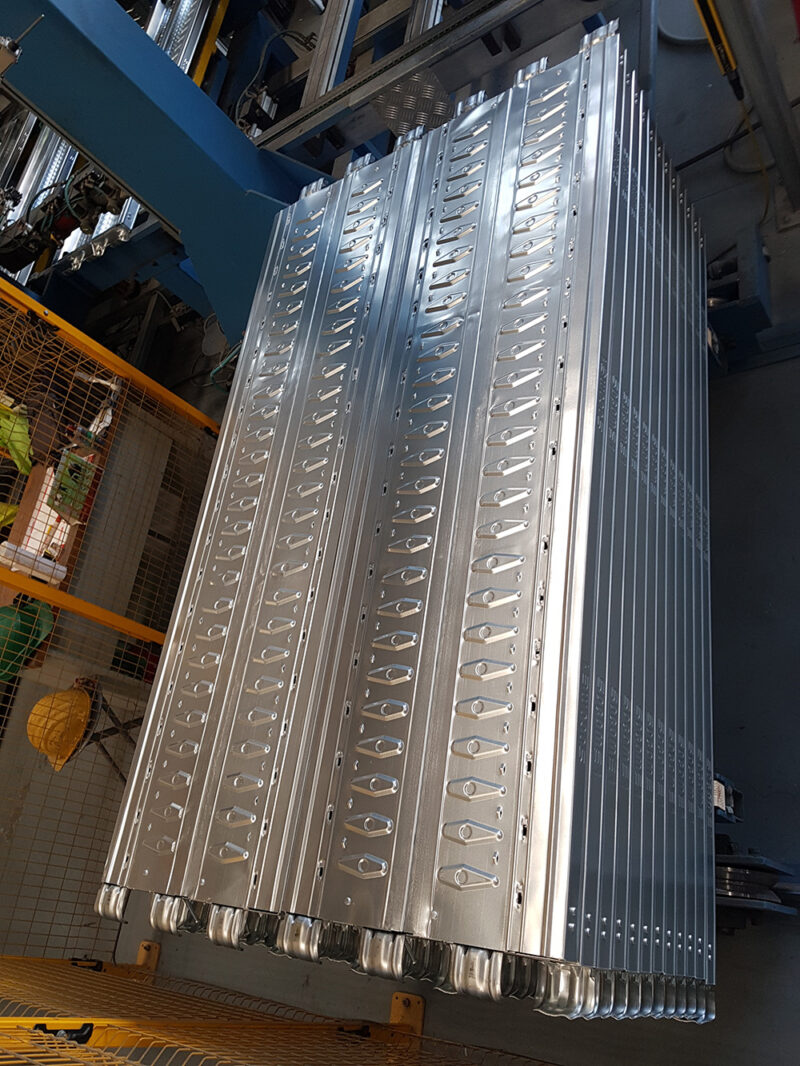

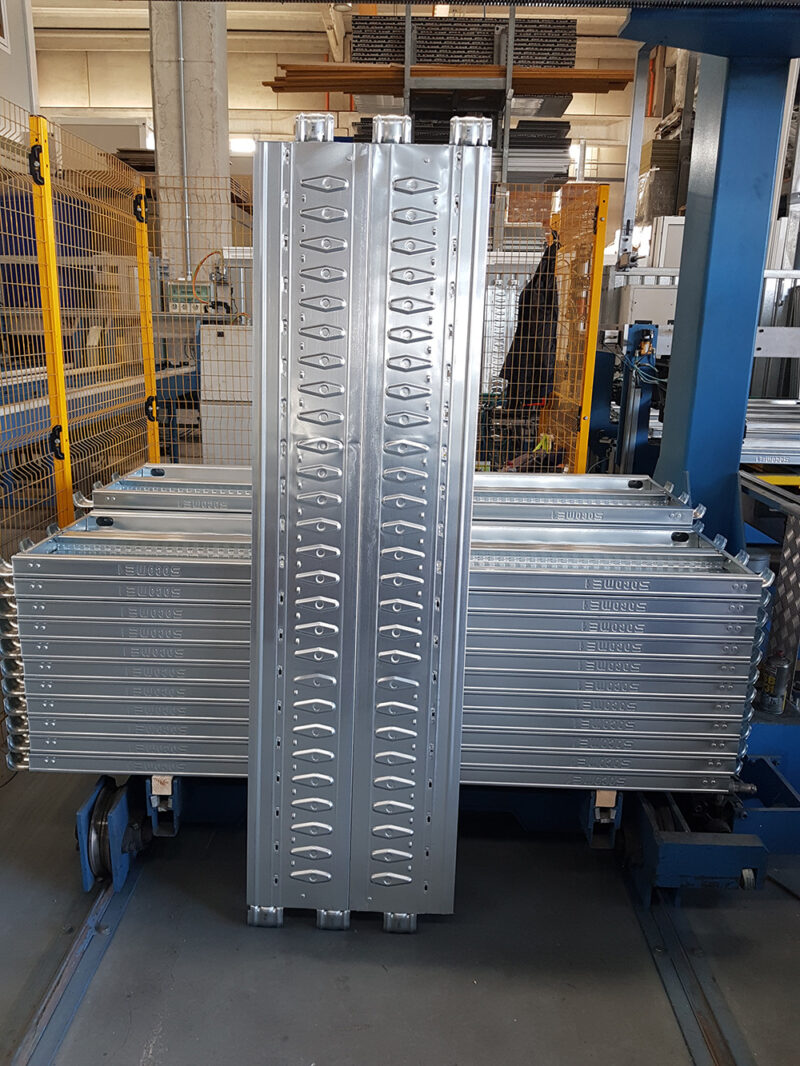

Bugne sagomate antiscivolo e fessure scarico acque sono presenti nella parte a vista del piano-tavola.

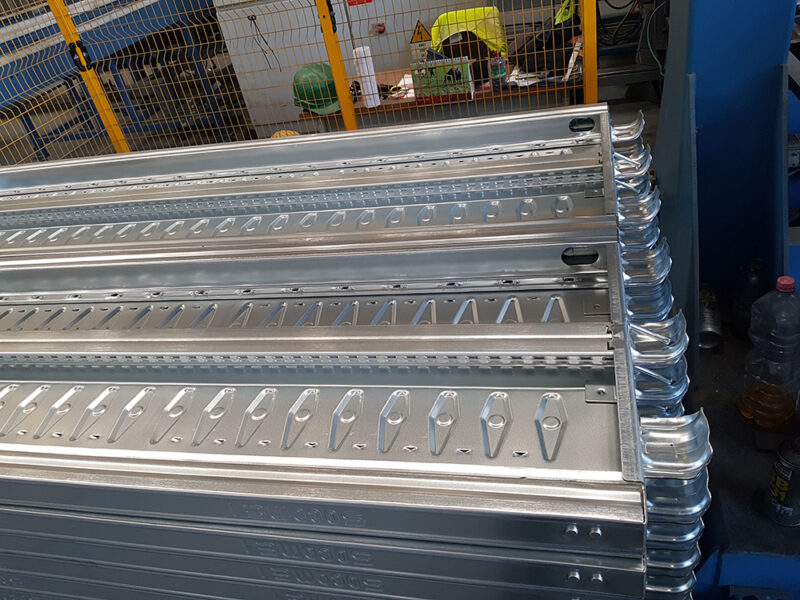

B – Staffe sagomate di testa, in acciaio-zn S 250GD, atte a ricevere il piano in lamiera, fissato a mezzo TOX (punto metallico clinciato) tipo R-DF8, n. 6 per testata, oltre all’ aggancio ad uncino, uno per testata, nella parte inferiore della tavola.

Le staffe presentano dei pioli cilindrici in acciaio stampato ∅  8mm, uno per lato, di blocco al telaio di ponteggio.

DIMENSIONI

DIMENSIONI

• Lunghezza interasse – 1800 mm
• Larghezza – 496 mm
• Altezza – 53 mm

PORTATA — 300 da/N-mq

CERTIFICAZIONI

• TAVOLA (Aut. Ministeriale di riferimento – foto allegate)
• SOCOME ISO 9001:2015
