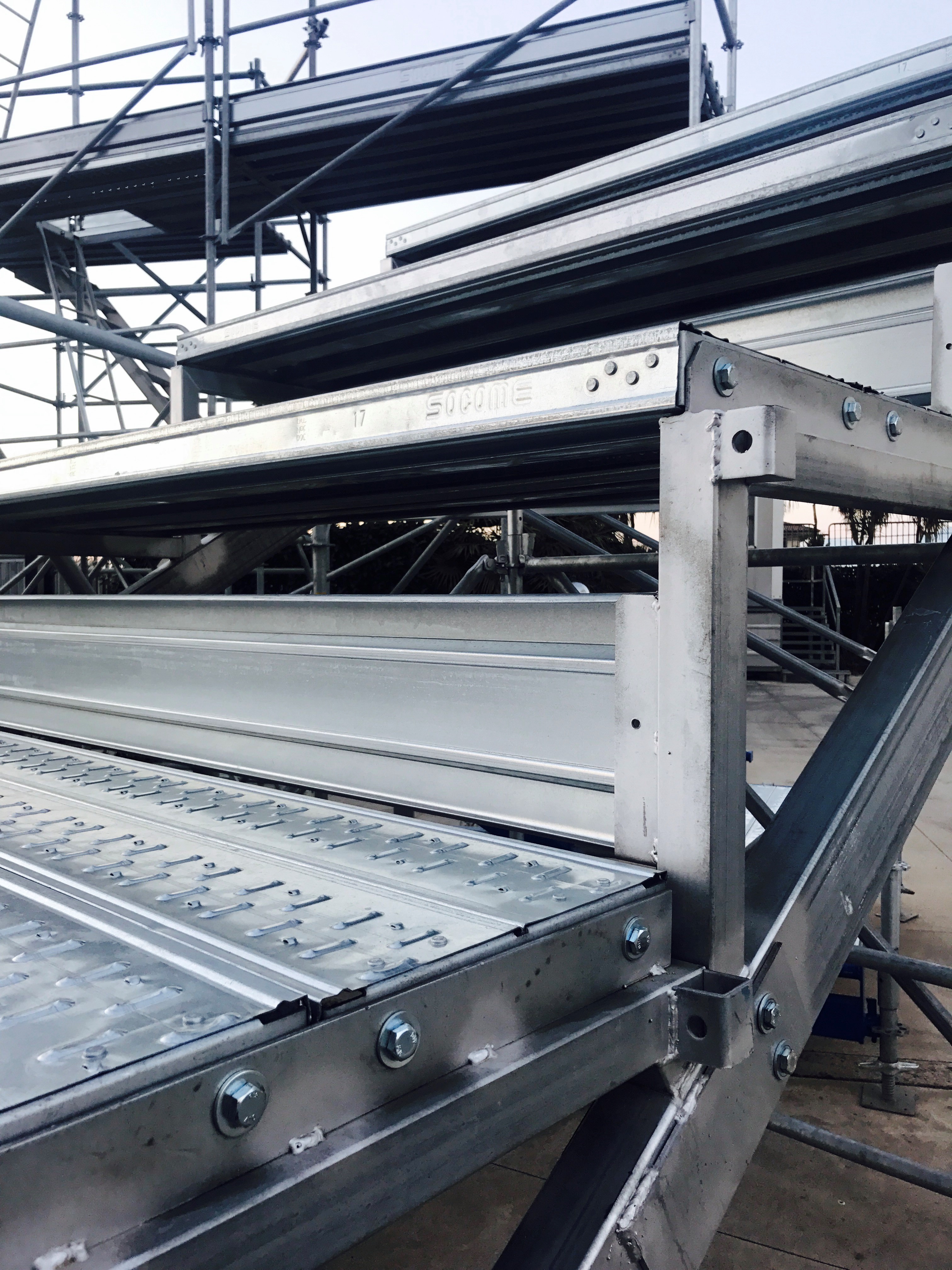

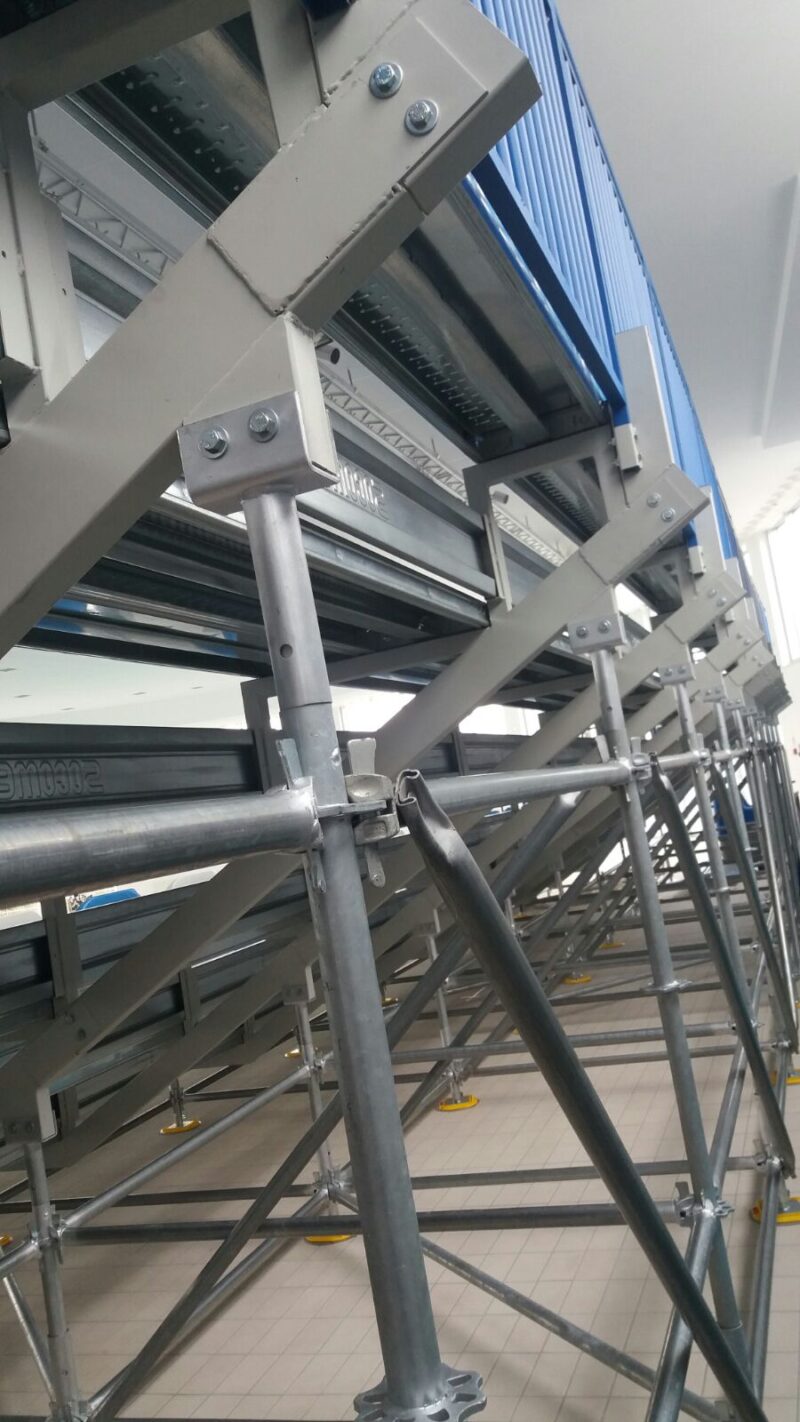

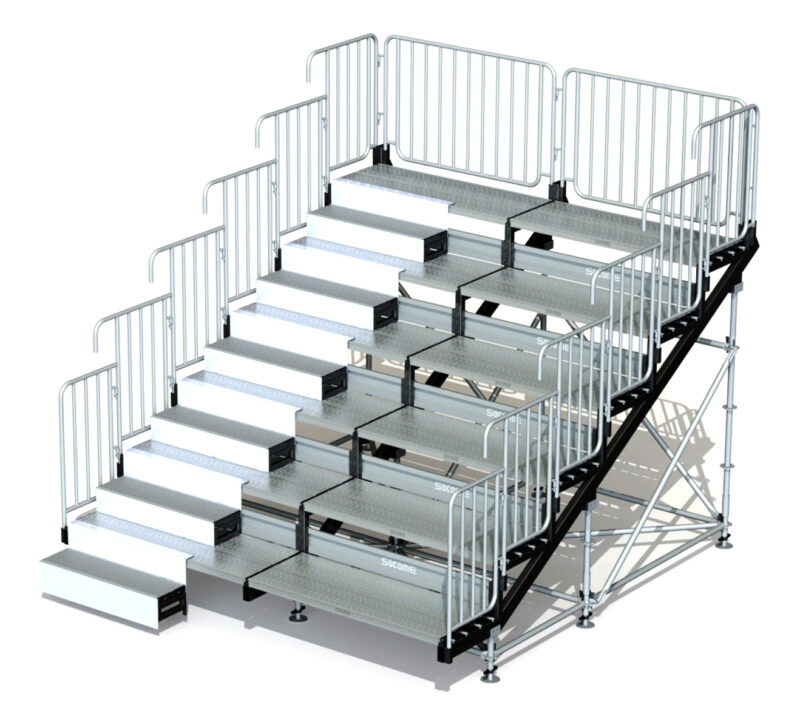

Moduli rampa:
- alzata gradoni 40 cm
- pedata gradoni 66,7 cm
- inclinazione 31°
- interasse longitudinale moduli 180 cm
Corsie di smistamento trasversali:
- larghezza 120 cm
- alzata gradini di smistamento 20 cm
- pedata gradini di smistamento 32.6 cm
Corridoi anteriori di smistamento:
- larghezza 134 cm
Parapetti e frangifolla:
- altezza del corrimano dal piano di calpestio 112 cm
Partenza bassa:
- con seduta su primo gradone e piedi poggiati a terra
- alzata primo gradone regolabile da 50 cm a 60 cm
Partenza rialzata e corridoio anteriore di smistamento:
- adH=100cm
- adH=150cm

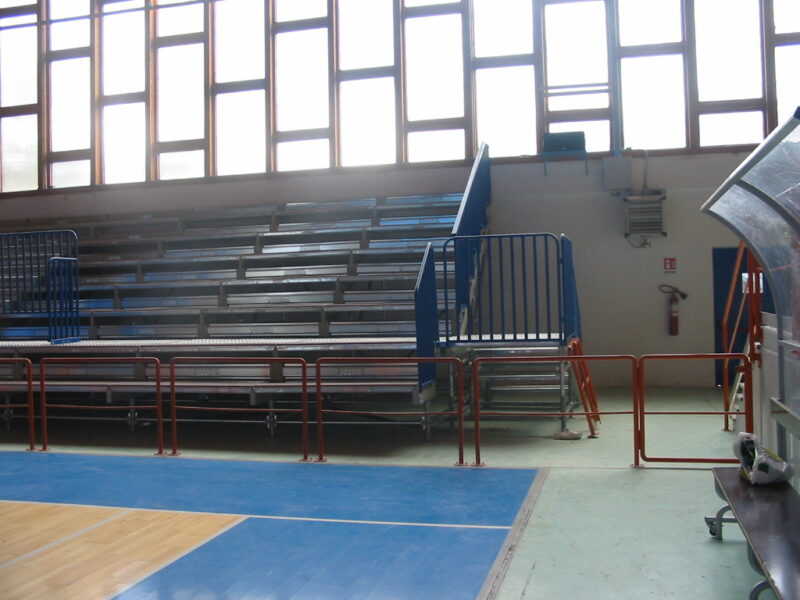

Scale di accesso laterali per partenze rialzate:
- interasse moduli rampa 125 cm
- larghezza netta gradini 128 cm
- pedata gradini 32.6 cm
- per H = 100 cm alzata gradini 17 cm
- per H = 150 cm alzata gradini 19 cm
